Compatible With Raspberry Pi Platforms

PT25R-Pi HAT SSD

Compatible With Raspberry Pi Platforms

PT25R-Pi HAT SSD

採先進LDPC ECC引擎結合3D NAND快閃記憶體，提升可靠度
全區平均抹寫技術(Global Wear Leveling)
快閃記憶體壞區管理
Flash Translation Layer: Page Mapping
DataDefender™技術
支援SSDWidget 和 S.M.A.R.T.功能
斷電管理
端對端資料保護技術
支援TRIM指令
SMART Read Refresh™技術
NVMe 安全抹除

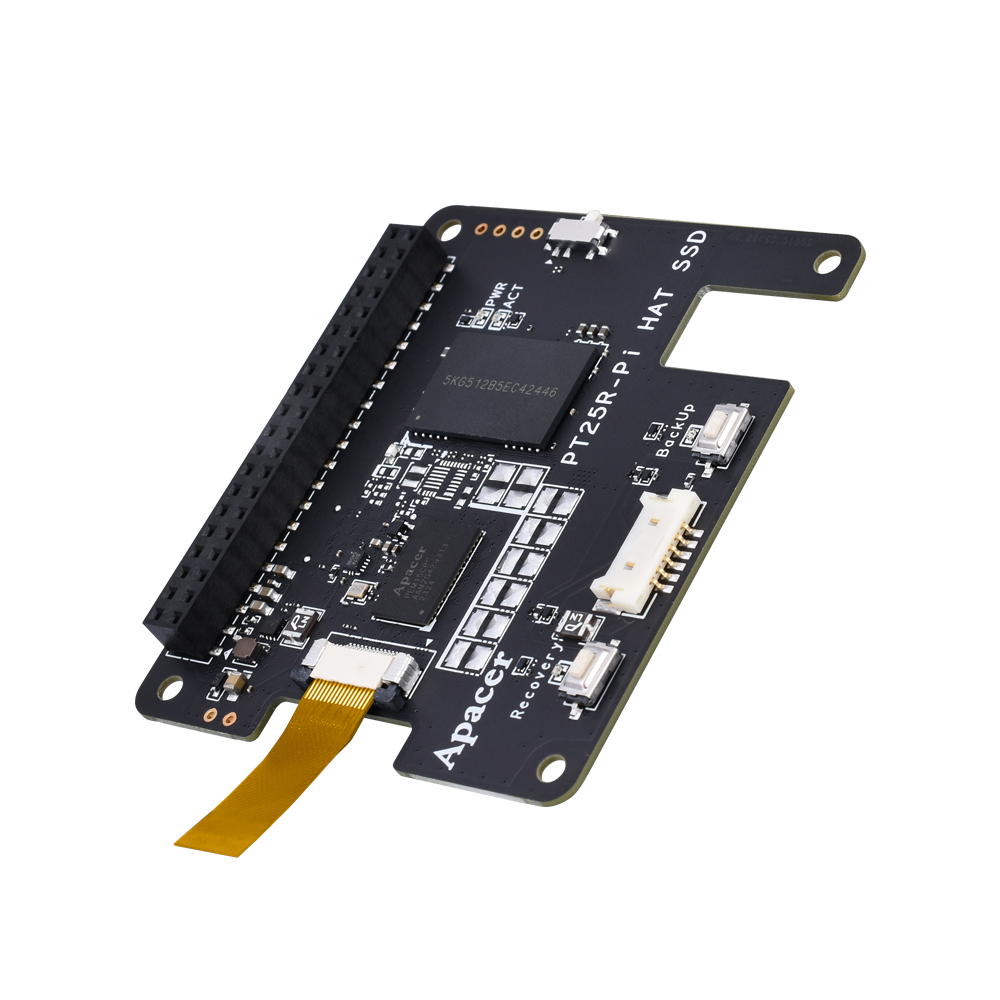

一體整合效能．安全穩定的邊緣運算表現 — 認識 PT25R-Pi HAT SSD

Apacer PT25R-Pi HAT SSD 為整合式一體化 HAT 解決方案，內建 PCIe SSD，專為滿足高性價比 Raspberry Pi* 5 系統日益增長的應用需求而設計。作為 Hardware Attached on Top（HAT）模組，直接連接 40-pin GPIO 接頭，並支援 PCIe Gen3 x1 介面，提供低延遲資料傳輸效能。透過整合式設計，無需額外轉接卡、外接盒或獨立儲存裝置，有效降低系統複雜度與組裝時間。此精簡架構特別適用於教育平台、分散式零售終端，以及大規模 IoT 部署環境。

PT25R-Pi HAT SSD 的核心差異化優勢在於 Apacer 獨家 CoreSnapshot 2 專利技術——即時備份與還原技術。可在不中斷營運的情況下快速完成系統備份與還原，無需繁瑣的資料搬移流程，使系統迅速恢復運作，大幅降低關鍵應用場域的停機風險。

專為穩定且安全的邊緣應用打造，PT25R-Pi HAT SSD 整合多項保護與最佳化技術：

CoreSnapshot 2 技術：即時備份與快速系統還原，確保營運不中斷。
端對端資料保護（End-to-End Data Protection）：全路徑資料完整性防護，避免資料傳輸錯誤。
硬體 AES 加密：強化資料安全性，有效防止未授權存取。
溫度監控與動態降速機制：內建溫度感測器（透過 S.M.A.R.T.），即時調整效能以維持安全運作溫度。
Sidefill 強固技術：提升結構強度，可承受工業環境中的震動、衝擊與熱應力。

強化耐用度與能源效率的進階快閃管理機制，為確保長時間穩定運作與電源效率，PT25R-Pi HAT SSD 採用多項進階 NAND 管理技術：

LDPC ECC 與 On-Module ECC：強化錯誤更正能力，提升資料準確性並延長使用壽命。
Wear Leveling 與壞區管理（Bad Block Management）：優化 NAND 使用效率，維持長期可靠度。
最佳化電源管理機制：兼顧低延遲、高資料吞吐量與低功耗表現。

PT25R-Pi HAT SSD 採用緊湊型一體化 HAT 設計並內建 PCIe SSD，大幅縮減系統體積、降低組裝複雜度與整體硬體成本，是專為空間受限的邊緣 AI 系統打造的理想 Raspberry Pi* 5 相容解決方案，能滿足快速部署、穩定效能與長期運行耐用性的嚴格需求。

* Raspberry Pi 為 Raspberry Pi Ltd. 之商標。本產品與 Raspberry Pi Ltd. 無關，亦未經其授權或贊助。

規格表

Model

PT25R-Pi HAT SSD
Interface

PCIe Gen4 x4
Connector

75-pin M.2 module pinout
Form Factor

Raspberry Pi HAT Expansion Board
NAND Flash Type

3D TLC
Capacity

64GB~512GB
External DRAM

No
Sequential Write Performance (MB/sec)

Up to 430
ECC Engine

Low-Density Parity-Check (LDPC) Code
IOPS (4K Random Write)

109K
Standard Operating Temperature (°C )

0 ~ 70
Storage Temperature(°C )

-55 ~ 100
Thermal Sensor

Yes
Shock

Operating: Acceleration, 50(G)/11(ms)/half sine
(compliant with MIL-STD-202G)
Non-operating: Acceleration, 1500(G)/0.5(ms)/half sine
(compliant with MIL-STD-883K)
Vibration

Operating: 7.69 GRMS, 20~2000 Hz/random
(compliant with MIL-STD-810G)
Non-operating: 4.02 GRMS, 15~2000 Hz/random
(compliant with MIL-STD-810G)
Operating Voltage

3.3V ± 5%
Power Consumption

Active mode: 335 mA / Idle mode: 25mA
Dimension (L x W x H )

65.00 x 56.50 x 8.85 mm (max.)
MTBF (hours)

>3,000,000
